Inleiding
Dit artikel legt uit hoe je een SMA-omvormer configureert voor communicatie met de Maxem Energy Controller.
Voorbereiding
Een soepele installatie vereist een goede voorbereiding. Voordat je de SMA-omvormer configureert, moeten zowel de omvormer als de Maxem Energy Controller succesvol zijn geïnstalleerd om een correcte communicatie tussen de omvormer en de controller te waarborgen.
Configuratiestappen
Stap 1: Modbus TCP inschakelen op de SMA-omvormer
In de installatiewizard van de SMA-omvormer, navigeer naar Netwerkconfiguratie:
-
Ga naar Communicatietype: Modbus
-
Stel Modbus Actief in op Ja
-
Stel Poort in op 502
-
Stel Unit ID in op 3
-
Stel Modbus SunSpec-profielversie in op Standaard
Stap 2: Juiste Ethernet-instellingen configureren voor de SMA-omvormer
In de installatiewizard van de SMA-omvormer, navigeer naar Netwerkconfiguratie:
-
Ga naar Communicatietype: Ethernet
-
Stel Automatische configuratie ingeschakeld in op Nee
-
Stel IP-adres (SMA-omvormer) in op 192.168.25.2
-
Stel Gateway IP (Maxem Energy Controller) in op 192.168.25.1
-
Stel Subnetmasker in op 255.255.255.0
-
Stel IP van DNS-server in op 8.8.8.8
-
Voltooi de configuratie: Let op: het kan nodig zijn om de SMA-omvormer opnieuw op te starten om de instellingen actief te maken.
Stap 3: Controleer de omvormerstatus in Sunny Portal
Na het aanpassen van de netwerkconfiguratie, controleer in Sunny Portal of de SMA-omvormer online is en vermogen genereert.
Als de omvormer niet direct online verschijnt, moet deze mogelijk opnieuw worden opgestart zodat de nieuwe instellingen actief worden.

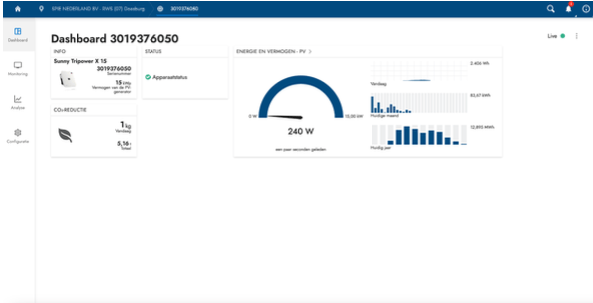

Voorbeeld:
SMA-omvormer met serienummer 3019376050 toont:
-
Status: Online (groen bolletje)
-
Vermogen: 240 W
Dit is hoe de omvormer correct in SMA Sunny Portal moet worden weergegeven.
Testen
Na configuratie kan Maxem controleren of de Energy Controller succesvol communiceert met de SMA-omvormer.
Indien er geen succesvolle communicatie tot stand is gekomen en de omvormer niet online verschijnt in Sunny Portal via de Energy Controller, herhaal dan de stappen uit de configuratiestappen.
Opmerking: deze configuratie moet worden uitgevoerd door een installateur die ervaring heeft met het configureren van een SMA-omvormer, gebruikmakend van de installatiehandleiding van de SMA-omvormer als leidraad.
Handleidingen van de fabrikant
Download de handleidingen van de fabrikant hier
