Hoe configureer ik een Phoenix Contact EEM-MA371 kWh-meter voor de energy controller

Deze handleiding is opgesteld voor installateurs met ervaring met deze meter.  Maxem is via de energy controller en de Energy Cloud in staat om de kWh-meter uit te lezen en meetwaarden van bijv. de hoofdaansluiting van deze kWh-meter te ontvangen.

Voorbereiding van de installatie

Een goede voorbereiding is essentieel voor een soepele installatie. Volg onderstaande richtlijnen zorgvuldig om te zorgen dat de installatie en configuratie zonder problemen verlopen. Voor installatie is een kleine platkop- of kruiskopschroevendraaier benodigd.

Zonder deze configuratie van de Phoenix Contact EEM-MA371 kWh-meter is Maxem niet in staat om Dynamic Load Management uit te voeren, indien deze kWh-meter de hoofdaansluiting meet.

Download een PDF versie van de handleiding hier: PDF versie

Vereisten

Voordat je de Phoenix Contact EEM-MA371 kWh-meter kunt configureren, moeten de volgende voorwaarden zijn voldaan:

  • De kWh-meter is fysiek correct geïnstalleerd.

  • De Maxem Energy Controller is succesvol geïnstalleerd en operationeel.

Pas wanneer beide componenten volledig functioneel zijn, kan de kWh-meter worden geconfigureerd voor communicatie met de Maxem Energy Controller.



Installatiestappen

Dit hoofdstuk beschrijft stap-voor-stap hoe je de Phoenix Contact EEM-MA371 kWh-meter configureert. Indien gewenst kunnen bij deze stappen afbeeldingen of visuele ondersteuning worden toegevoegd.

Voor aansluitingen met flexibele Rogowski spoelen

De volgende instructies zijn specifiek voor installaties met flexible Rogowski spoelen.

Uitleg display en knoppen

De Phoenix Contact EEM-MA371 wordt bediend met vier knoppen (1 t/m 4).
Het display toont iconen die aangeven welke actie beschikbaar is. Door op de knop onder het juiste icoon te drukken, voer je de gewenste actie uit.

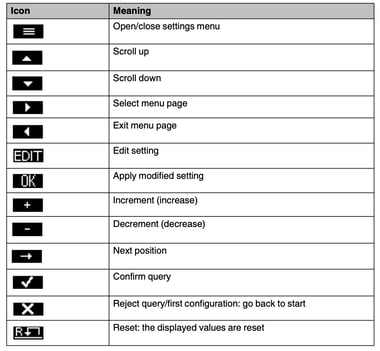

Overzicht van iconen



Configuratie van de Phoenix Contact EEM-MA371 kWh-meter

De configuratie bestaat uit twee stappen:

Stap 1: Instellen van het meetsysteem

  1. Druk op een willekeurige knop om het display te activeren.

  2. Druk op knop 4 (☰) om het Settings-menu te openen.

  3. Gebruik knop 2 (↓) om naar het Measurement System-menu te navigeren.

  4. Druk op knop 3 (→) om dit menu te openen.

  5. Druk op knop 3 (EDIT) om de juiste instelling voor Grid Type te kiezen.

  6. Navigeer met knop 2 (↓) naar Current Input.

  7. Druk op knop 3 (EDIT) en stel de juiste waarde in op basis van de gebruikte flexible Rogowski spoelen.

  8. Controleer dat overige instellingen in dit menu ongewijzigd blijven.

  9. Druk op knop 3 (OK) om de instellingen op te slaan.

  10. Bevestig met knop 1 (✓) bij de vraag Keep changes?



Stap 2: Instellen van Ethernet-configuratie

  1. Activeer het display (druk op een willekeurige knop).

  2. Druk op knop 4 (☰) om het Settings-menu te openen.

  3. Gebruik knop 2 (↓) om naar Network te navigeren.

  4. Druk op knop 3 (→) om het Network-menu te openen.

  5. Bevestig dat je de netwerkinstellingen wilt aanpassen (knop 1 →).

  6. Selecteer IPv4 (knop 3 →).

  7. Open Mode (standaard: 192.168.1.2). Druk op knop 4 (EDIT) om dit IP-adres aan te passen:

    Meter IP-adres
    1e meter 192.168.25.10
    2e meter 192.168.25.11
    3e meter 192.168.25.12
    enz. …

    • Knop 1 (+): waarde verhogen

    • Knop 2 (→): naar volgende positie

    • Knop 3 (OK): bevestigen

  8. Subnet mask: laat ongewijzigd (standaard: 255.255.255.0).

  9. Navigeer naar Standard Gateway → stel in op 192.168.25.1 via EDIT.

  10. DNS server: laat ongewijzigd (0.0.0.0).

  11. Druk op knop 3 (OK) om instellingen op te slaan.

  12. Bevestig met knop 1 (✓) bij Keep changes?

  13. De standaardinstellingen voor Modbus TCP blijven behouden:

    • Unit ID: 3

    • Portnummer: 502

  14. Navigeer binnen Network naar Modbus comp. active en zet een kruisje om de juiste byte order in te schakelen.

  15. Druk op knop 3 (OK) om instellingen op te slaan.

  16. Bevestig met knop 1 (✓) bij Keep changes?



Configuratie en testen

Na het voltooien van de configuratie kan worden gecontroleerd of de Maxem Energy Controller succesvol communiceert met de Phoenix Contact EEM-MA371 kWh-meter.

Testprocedure

  1. Controleer of de kWh-meter zichtbaar is binnen de Energy Controller.

  2. Indien geen communicatie tot stand komt:

    • Doorloop sectie 5: Installatiestappen opnieuw.

    • Controleer alle IP- en netwerkconfiguraties.

    • Controleer de bekabeling en voedingsstatus van de meter.

Wanneer de communicatie succesvol is, is de installatie van de Phoenix Contact EEM-MA371 kWh-meter afgerond.



✅ Tip: Documenteer altijd het toegewezen IP-adres en Unit ID van elke meter voor toekomstig onderhoud of storingsdiagnose.

Handleidingen van de fabrikant

Lees meer over deze meter op de website van de fabrikant hier.
