Hoe configureer ik een ABB B24 212-100 kWh meter voor energy controller?

Dit artikel beschrijft hoe je de ABB B24 212-100 kWh-meter configureert zodat deze via Modbus RS485 kan communiceren met de Maxem Energy Controller. Een correcte configuratie is essentieel om functies zoals Dynamic Load Management (DLM) mogelijk te maken.

Voor wie is dit artikel bedoeld?

Dit artikel is bedoeld voor gecertificeerde installateurs die werken met ABB energiemeters en Maxem systemen. Klik hier voor een PDF versie van het artikel: Download

Waarom is deze configuratie belangrijk?

Met een correct ingestelde ABB B24 212-100 kan Maxem via de Energy Controller en Energy Cloud:

  • De meter uitlezen

  • Meetwaarden van bijvoorbeeld de hoofdaansluiting ontvangen

  • Dynamic Load Management toepassen

Is de meter niet juist ingesteld?
→ Dan kan Maxem geen communicatie tot stand brengen en werkt DLM niet.


Veiligheid en voorwaarden

Werk altijd volgens de veiligheidsvoorschriften van ABB en van de installatieomgeving.

  • De configuratie mag uitsluitend worden uitgevoerd door deskundige installateurs.

  • Raadpleeg altijd de officiële installatiehandleiding van de ABB B24 212-100.

  • Zorg dat zowel de kWh-meter als de Maxem Energy Controller correct zijn geïnstalleerd voordat je begint.


Benodigde materialen

Materiaal / Gereedschap Toelichting
ABB B24 212-100 installatiehandleiding: Website ABB Referentie voor aansluitingen en menustructuur
Kleine platkop- of kruiskopschroevendraaier Voor toegang tot aansluitklemmen


Voorbereiding

Controleer voordat je start:

  1. De ABB B24 212-100 is correct gemonteerd en aangesloten.

  2. De Maxem Energy Controller is volledig geïnstalleerd en geconfigureerd.

  3. De RS485-bekabeling is aangelegd volgens ABB-specificaties.

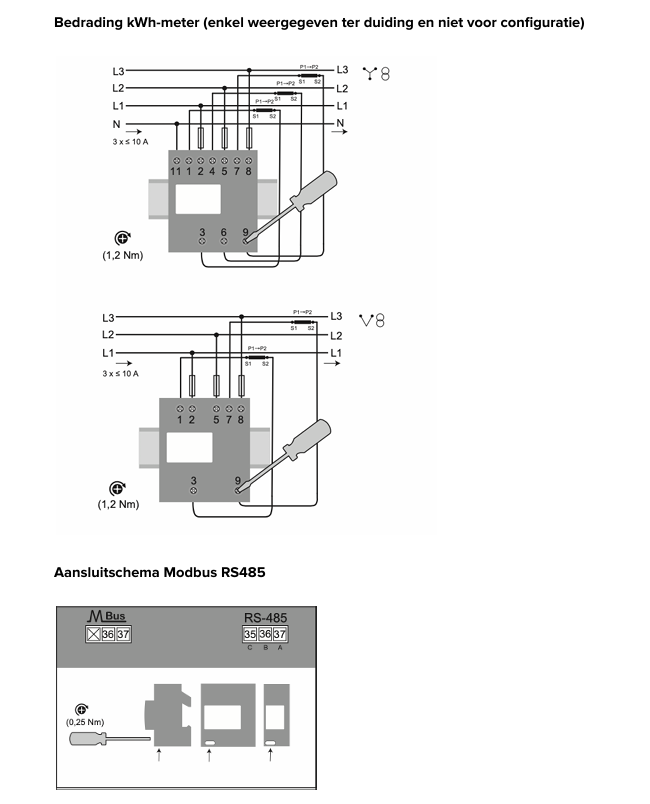

Aansluitschema Modbus RS485

  • Klem 35: C (ground)

  • Klem 36: B

  • Klem 37: A

  • Let op: Plaats altijd een 120Ω eindweerstand over klem 36–37.


Stappenplan: ABB B24 212-100 configureren voor Modbus RS485

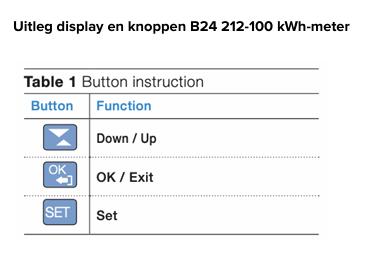

Navigatie van het display


  • ↑ / ↓ – navigeren door menu’s of waarden aanpassen

  • OK/Exit – bevestigen (kort <1s) of menu verlaten (2s ingedrukt)

  • SET – opent het menu en activeert het instellen

1. Instellen van stroomtransformatoren (CT-ratio)

Primaire stroom instellen (Prl)

  1. Druk 1x op SET → CT RAT verschijnt.

  2. Druk OK → beginscherm CT waarden (bv. 5-5).

  3. Druk ↑/↓ tot Prl verschijnt.

  4. Druk OK → standaardwaarde (bijv. 5).

  5. Druk SET om de waarde te wijzigen → 0005 verschijnt.

  6. Pas elke positie aan met ↑/↓ en bevestig met OK.

  7. Na de vierde positie: OK om op te slaan.

  8. Houd OK 2s ingedrukt om terug te keren naar Prl.

Secundaire stroom instellen (SEC)

  1. Druk ↑/↓ tot SEC verschijnt.

  2. Druk OK → standaardwaarde (bijv. 5).

  3. Druk SET → waarde begint te knipperen.

  4. Pas aan met ↑/↓ en bevestig met OK.

  5. Houd OK 2s ingedrukt om terug te keren naar SEC.

  6. Houd OK 2s ingedrukt om terug te keren naar CT RAT.


2. Modbus RS485-instellingen

Open RS485-menu

  1. Druk ↑/↓ tot RS-485 verschijnt.

  2. Druk OK → Prot verschijnt.


Communicatieprotocol instellen

  1. Druk OK → controleer of Modbus wordt weergegeven.

  • Zo niet: druk SET, kies via ↑/↓, bevestig met OK.

  1. Houd OK 2s ingedrukt om terug te keren naar Prot.


Baudrate instellen (19200 baud)

  1. Druk ↑/↓ tot BAUD verschijnt.

  2. Druk OK → controleer of 19200 wordt weergegeven.

  • Zo niet: SET → aanpassen met ↑/↓ → OK.

  1. Houd OK 2s ingedrukt om terug te keren naar BAUD.


Modbus-adres instellen

  1. Druk ↑/↓ tot Addres verschijnt.

  2. Druk OK → standaardwaarde is 001.

    • Stel het afgesproken Modbus-adres in (per meter uniek).

    • Wijzig per positie met ↑/↓, bevestig met OK.

          3.    Houd OK 2s ingedrukt om terug te keren naar Addres.


Pariteit instellen

  1. Druk ↑/↓ tot PARITY verschijnt.

  2. Druk OK → controleer of EuEn (Even) wordt weergegeven.

    • Zo niet: SET, aanpassen met ↑/↓, bevestigen met OK.

  1. Houd OK 2s ingedrukt om terug te keren naar PARITY.


Menu afsluiten

  1. Houd OK 2s → terug naar RS-485.

  2. Houd OK 2s → terug naar INSTANT.

  3. Houd OK 2s → terug naar de standaard kWh-weergave.


Configuratie en Testen

Nadat alle waarden zijn ingesteld:

  1. Controleer in Maxem of de Energy Controller succesvol communiceert met de ABB-meter.

  2. Komt geen verbinding tot stand?
    → Doorloop alle stappen opnieuw en controleer vooral:

    • Bedrading A/B/C

    • Eindweerstand 120Ω

    • Baudrate

    • Pariteit

    • Modbus-adres



Nuttige documentatie

Vind de handleiding en meer van de ABB B24 212-100 kWh-meter op de website van ABB: Link
