Hoe configureer ik een Socomec E48 kWh-meter voor Modbus TCP-communicatie met de Maxem Energy Controller?

Inleiding

Dit artikel legt uit hoe Socomec E48 kWh-meters geconfigureerd kunnen worden voor Modbus TCP-communicatie met Maxem’s Energy Controller.

Voorbereiding

Een soepele installatie vereist een goede voorbereiding. Voordat je de Socomec E48 kWh-meter configureert, moeten zowel de kWh-meter als Maxem’s Energy Controller correct geïnstalleerd zijn om een juiste communicatie tussen de meter en de controller te garanderen. De Socomec E48 kWh-meter is een indirecte kWh-meter, die wordt verbonden met  stroomspoelen en daarom een overzetverhouding vereist. Hierdoor dienen voor deze kWh-meter zowel de overzetverhouding als de netwerkinstellingen geconfigureerd te worden.

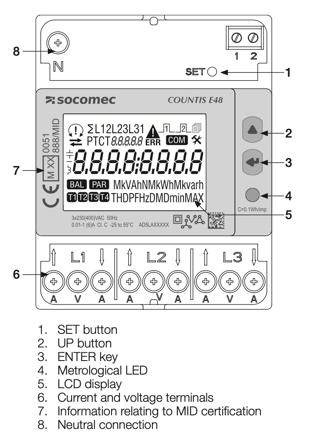

Vooraanzicht kWh-meter

De meter ziet er als volgt uit:

Configuratiestappen

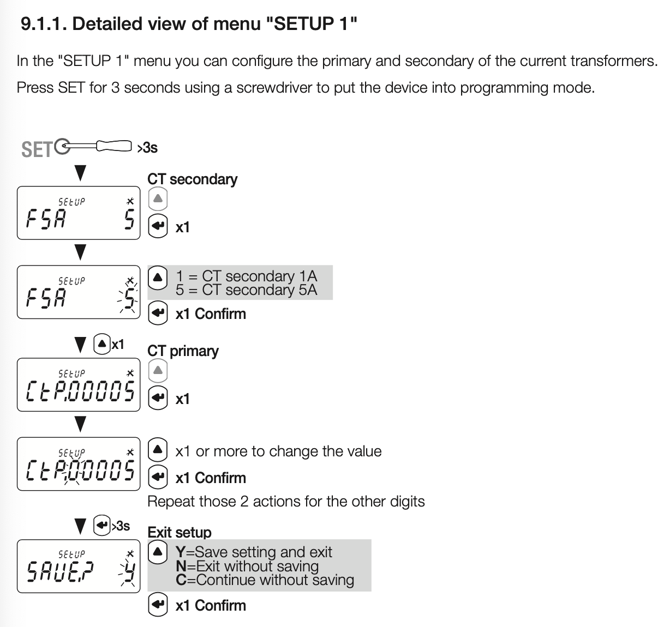

De meter wordt geconfigureerd via het volgende schermmenu:

De configuratie van de indirecte kWh-meter bestaat uit twee stappen: het instellen van de overzetverhouding van de stroomspoelen voor een correcte meting door de indirecte kWh-meter en het netwerk dat de kWh-meter gebruikt.

Stap 1: Configureer de overzetverhouding van de stroomspoelen voor de Socomec E48 kWh-meter

Volg deze stappen om de overzetverhouding in te stellen:

• Toegang tot Setup:
  Navigeer naar “SETUP 1” op het display van de kWh-meter door met een kleine schroevendraaier de “SET”-knop 3 seconden ingedrukt te houden.

• Stel de overzetverhouding van de stroomspoelen in:

  • Stel de correcte secundaire stroom in voor de stroomspoelen die worden gebruikt:

    • Is dat 5 A zoals reeds standaard wordt getoond door de kWh-meter, bevestig dan deze waarde door kort op de “↤”-knop te drukken in het F5A SEtUP veld.

    • Is dat 1 A, druk dan eerst kort op de "driehoek"-knop om 5 A aan te passen naar 1 A, en bevestig dan deze waarde door kort op de “↤”-knop te drukken in het F5A SEtUP veld.
  • Stel de correcte primaire stroom in voor de stroomspoelen die worden gebruikt:
    • De meter biedt de mogelijkheid om een waarde van vijf getallen in te vullen en begint "links" bij de eerste van vijf nullen. Dient bijvoorbeeld 250 A ingevuld te worden, dan betekent dit dat "00250" wordt ingevuld in het display van de kWh-meter.
      • Druk kort op de “↤”-knop om van de eerste positie naar de tweede te gaan en herhaal dit nogmaals om van de tweede naar de derde positie te gaan.
      • Druk kort op de "driehoek"-knop om de "0" op de derde positie aan te passen naar een "1" en herhaal dit nogmaals om er een "2" van te maken. Druk vervolgens kort op de “↤”-knop om van de derde positie naar de vierde positie te gaan.
      • Herhaal bovenstaande stap om de "0" van de vierde positie aan te passen naar een "5" en de "0" van de vijfde positie op te slaan.\

• Sla de instellingen op:

  1. Houd de “↤”-knop 3 seconden ingedrukt om opslaan mogelijk te maken.

  2. Bevestig door “Y” (Yes) te selecteren en vervolgens kort op de “↤”-knop te drukken.





Stap 2: Configureer de Ethernet-instellingen van de Socomec E48 kWh-meter

Volg deze stappen om de Ethernet-verbinding in te stellen:

• Toegang tot Setup:
  Navigeer naar “SETUP 2” op het display van de kWh-meter door de “↤”-knop 3 seconden ingedrukt te houden.

• Stel het IP-adres in:

  • 192.168.25.10 → kWh-meter die de hoofdaansluiting meet

  • 192.168.25.11 → volgende kWh-meter

  • 192.168.25.12 → daaropvolgende kWh-meter

  • …enzovoort voor eventuele extra meters

• Stel het subnetmasker in: 255.255.255.0

• Stel de gateway in: 192.168.25.1

• Sla de instellingen op:

  1. Houd de “↤”-knop 3 seconden ingedrukt om opslaan mogelijk te maken.

  2. Bevestig door “Y” (Yes) te selecteren en vervolgens kort op de “↤”-knop te drukken.

• Standaardinstellingen die de meter gebruikt:

  • Unit ID: 5

  • Poortnummer: 502 (Modbus TCP)

Testen

Na de configuratie kan Maxem controleren of de Energy Controller succesvol communiceert met de Socomec E48 kWh-meter.

Als de communicatie tussen de Socomec E48 kWh-meter en de Energy Controller niet succesvol tot stand komt, herhaal dan de stappen uit de sectie Configuratiestappen.

Handleidingen van de fabrikant

Download de handleidingen van de fabrikant hier.
